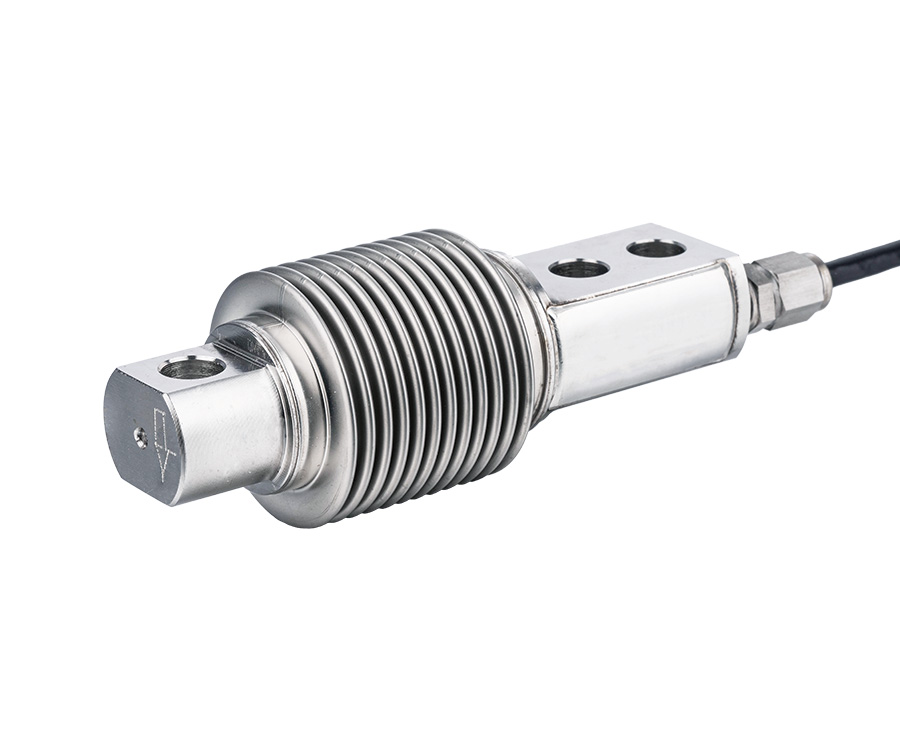

悬臂梁传感器
型号/品名：HSX
料斗称、皮带秤、配料系统Hopper scale, belt scale, batching systemTECHNICAL PARAMETER4Wires;Exc+(红，Red)；Exc-(黑，Black);Slg+(绿，Green);Sig-(白，White)
应用范围
皮带秤
Batching
Hopper scale
受力示意图
料斗称、皮带秤、配料系统
Hopper scale, belt scale, batching system
TECHNICAL PARAMETER
4Wires;Exc+(红，Red)；Exc-(黑，Black);Slg+(绿，Green);Sig-(白，White)
产品参数表
| 额定载荷(kg) Rated load | D |
| 5、10、20、30、40、50、75、700、150、200、 | Ø 8.2 |
| 300、500 | Ø 10.2 |

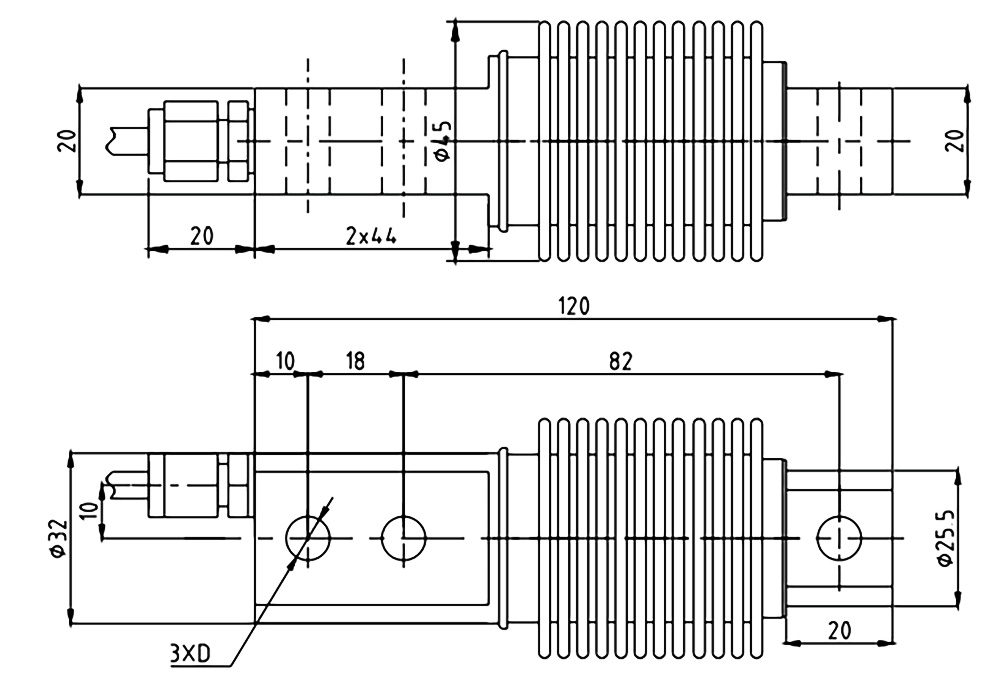

产品尺寸图
| 额定载荷Rated load | 5、10、20、30、40、50、75、100、150、200、250、300、500kg | 绝缘电阻 Insulation resistance | ≥ 5000MΩ |
| 精度等级 Accuracy class | C3 | 额定温度 Nominal Temp Range | -10~+40°C |
| 灵敏度 Sensitivity | 2.0±0.002mV/V | 工作温度范围 Service Temp Range | -30~+70°C |
| 线性误差 Non-linearity | ±0.02%F.S | 安全负载 Safe load limit | 150%F.S |
| 滞后误差 Hysteresis error | ±0.02%F.S | 破坏负载 Breaking laod | 200%F.S |
| 蠕变(30分钟) Creep(30min) | ±0.015%F.S | 额定激励电压 Nominal of range excitation | 10-12 V DC |
| 零点温度影响 TC ZERO) | ±0.015%F.S/10°C | 密封等级 Protection Class | IP68 |
| 灵敏度温度影响 TC SPAN | ±0.015%F.S/10°C | 材料 Material | 合金钢 Alloy Steel 不锈钢stainless steel |
| 输入阻抗 Input resistance | 400±20Ω | 电缆Cable | Length: 3m |
| 输出阻抗 Output resistance | 352±3Ω | ||
