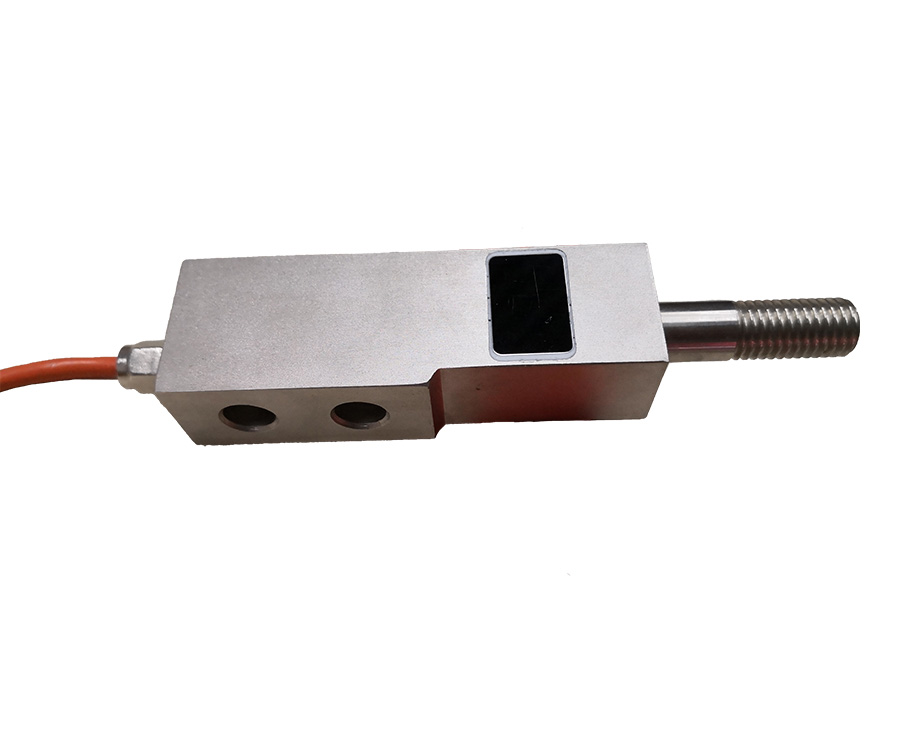

悬臂梁传感器
型号/品名：SBOK
TECHNICAL PARAMETER 4Wires;Exc+(红,Red);Exc-(黑,Black);Slg+(绿,Green);Sig-(白,White)

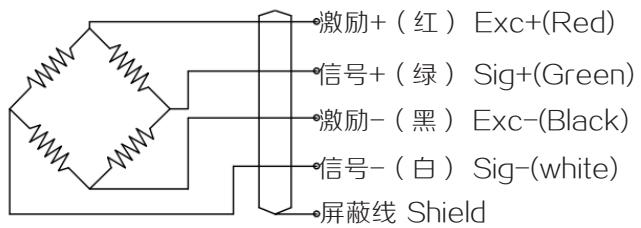

接线示意图
TECHNICAL PARAMETER 4Wires;Exc+(红,Red);Exc-(黑,Black);Slg+(绿,Green);Sig-(白,White)

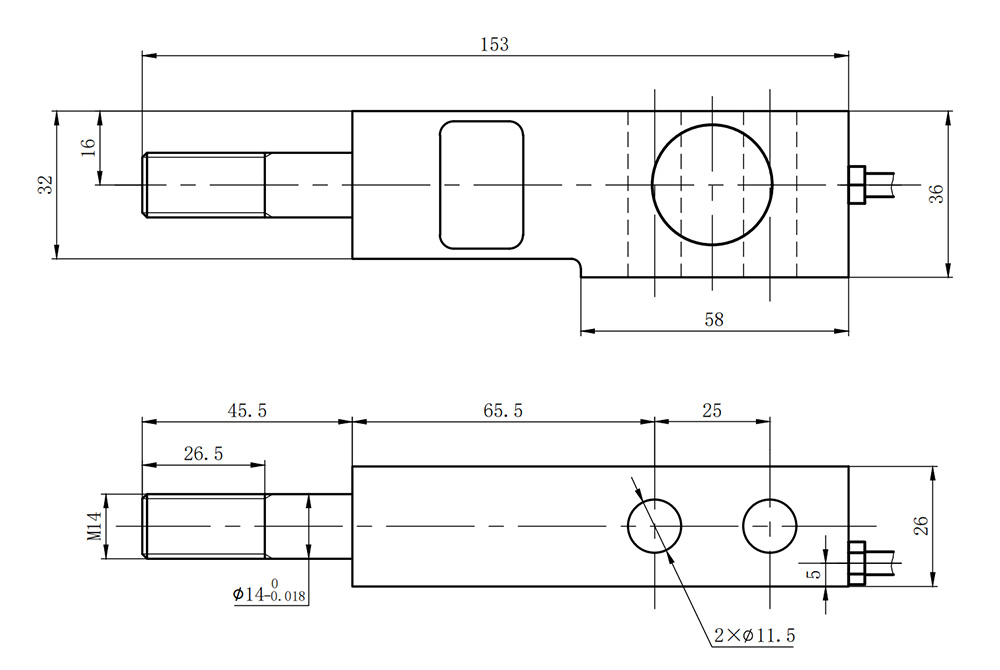

产品尺寸图
| 额定载荷Rated load | 50,100,200,300,500kg |
| 灵敏度 Sensitivity | 1.8±0.005mV/V |
| 综合误差 Total error | ±0.05%F.S |
| 蠕变(30分钟) Creep (30min) | ±0.05%F.S |
| 零点平衡 Zero balance | ±1%F.S |
| 零点温度影响TCO | ±0.02%F.S/10°C |
| 输出温度影响 TC SPAN | ±0.02%F.S/10°C |
| 输入阻抗 Input resistance | 400±10Ω |
| 输出阻抗 Output resistance | 352±3Ω |
| 绝缘电阻 Insulation resistance | 5000MΩ |
| 工作温度范围 Service Temp Range | -30~+70°C |
| 安全过载 Safe load limit | 120%F.S |
| 极限过载 Lateral load limit | 200%F.S |
| 推荐激励电压 Recommended excitation | 10~12VDC |
| 最大激励电压 Maximum excitation | 15VDC |
| 密封等级 Protection Class | IP67 |
| 材料 Material | 合金钢Alloy Steel |
| 电缆Cable | Length: 3m Diameter: Ø 6mm |
