悬臂梁传感器

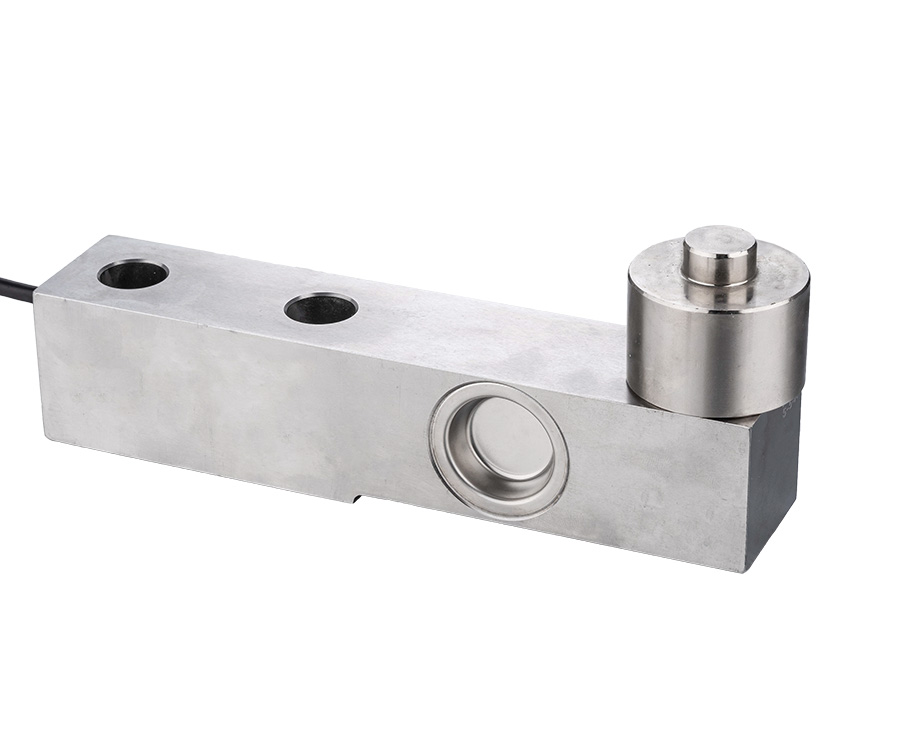

型号/品名：总装B附件
TECHNICAL PARAMETER
TECHNICAL PARAMETER
产品参数表
| 额定载荷(t) | 尺寸(mm) | |||||||||||||
| L | L1 | L2 | L3 | L4 | B | H | H1 | H2 | H3 | D | D1 | D2 | D3 | |
| 0.3,0.5,1,2,3 | 203 | 95 | 64 | 98 | 22 | 36.6 | 79 | 30.5 | 43 | 9 | Ø 16 | Ø 44 | Ø 15 | Ø 13 |
| 5,7,5,8 | 235 | 110 | 66 | 124 | 22 | 48 | 104 | 30 | 52 | 10 | Ø 25 | Ø 52 | Ø 21 | Ø 21 |

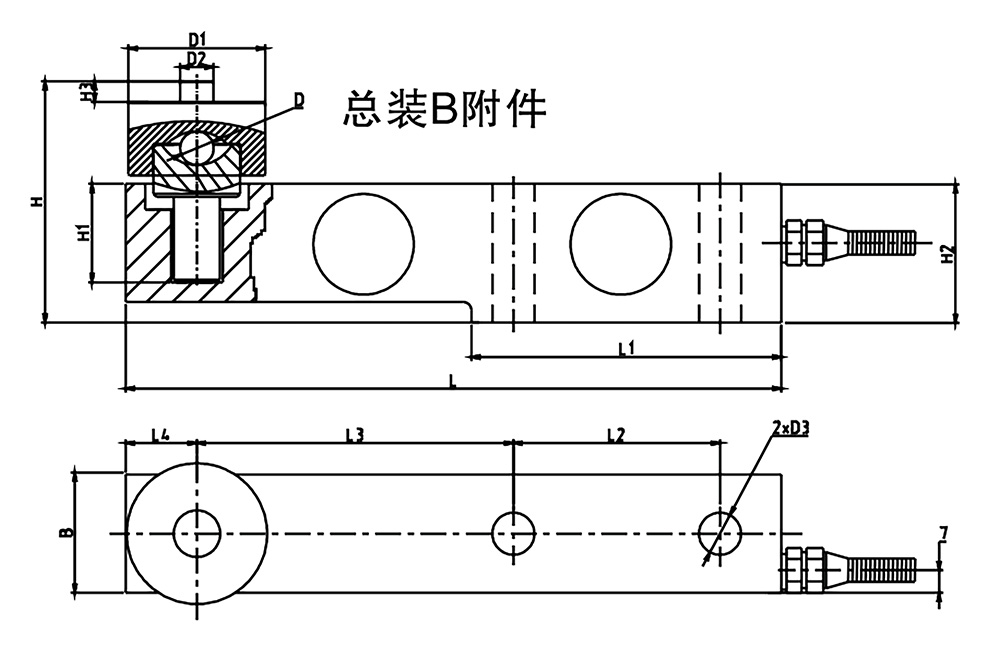

产品尺寸图
