其他结构传感器

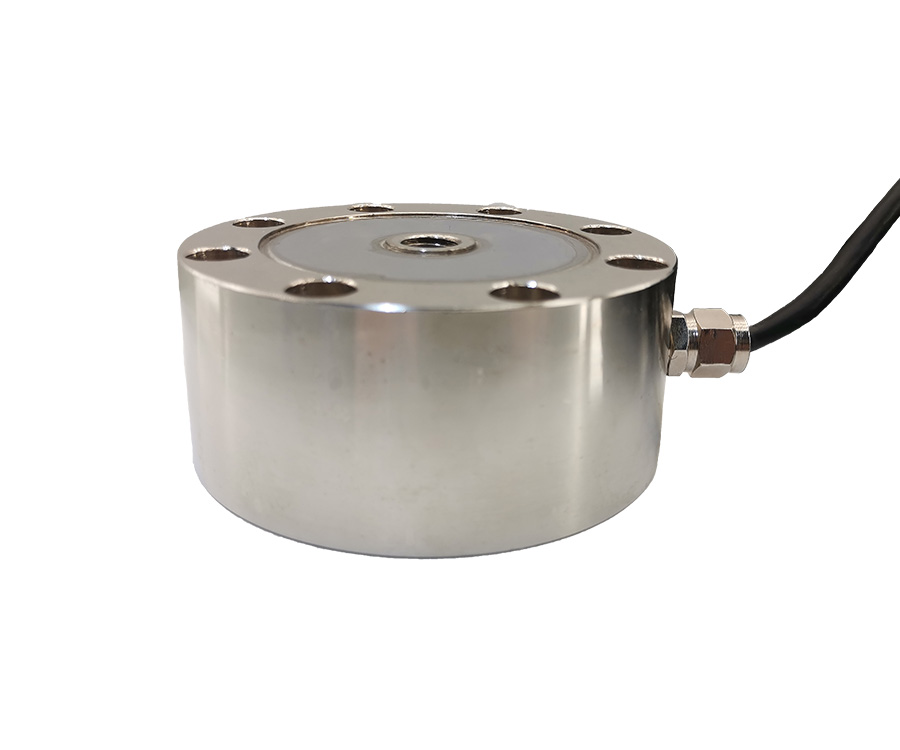

型号/品名：LFSC
仓储秤、实验机Storage scale, experimental machineTECHNICAL PARAMETER 4Wires;Exc+(红,Red);Exc-(黑,Black);Slg+(绿,Green);Sig-(白,White)
应用范围
仓储秤

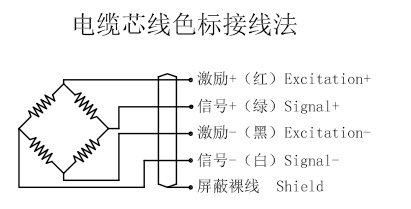

接线示意图
产品认证
仓储秤、实验机
Storage scale, experimental machine
TECHNICAL PARAMETER 4Wires;Exc+(红,Red);Exc-(黑,Black);Slg+(绿,Green);Sig-(白,White)
产品参数表
| 额定载荷(t) Rated load | D | MXP | D1 | H | T | 精度 |
| 1、2、3 | Ø 105 | M14X2 | 90 | 45 | Ø 7/Ø 11V8 | ±0.05% |
| 5 | Ø 120 | M20X1.5 | 104.5 | 50 | Ø 9/Ø 13.5V11 | ±0.05% |
| 10、20 | Ø 155 | M32X2 | 133 | 60 | Ø 11/Ø 16.5V11 | ±0.1% |
| 30 | Ø 155 | M40X1.5 | 133 | 65 | Ø 17/Ø 25V18 | ±0.3% |
| 额定载荷 Rated load | 见表 (t) |
| 灵敏度 Sensitivity | 2.0±0.006mV/V |
| 综合误差 Total error | 见表 %F.S |
| 蠕变(30分钟) Creep(30min) | ±0.05%F.S |
| 零点平衡 Zero balance | ±1%F.S |
| 零点温度影响 TC ZERO | ±0.05%F.S/10°C |
| 输出温度影响 TC SPAN | ±0.05%F.S/10°C |
| 输入阻抗 Input resistance | 400±10Ω |
| 输出阻抗 Output resistance | 352±3Ω |
| 绝缘电阻 Insulation resistance | ≥ 5000MΩ |
| 工作温度范围 Service temp range | -30~+70°C |
| 安全过载 Safe load limit | 120%F.S |
| 极限过载 Lateral load limit | 150%F.S |
| 推荐激励电压 Recommend excitation | 10-12 V DC |
| 最大激励电压 Maximum excitation | 15V DC |
| 密封等级 Protection class | IP67 |
| 材料 Material | 合金钢 Alloy Steel |
| 电缆 Cable | 长度 Length=12m, 直径 Diameter: Ø 6mm |

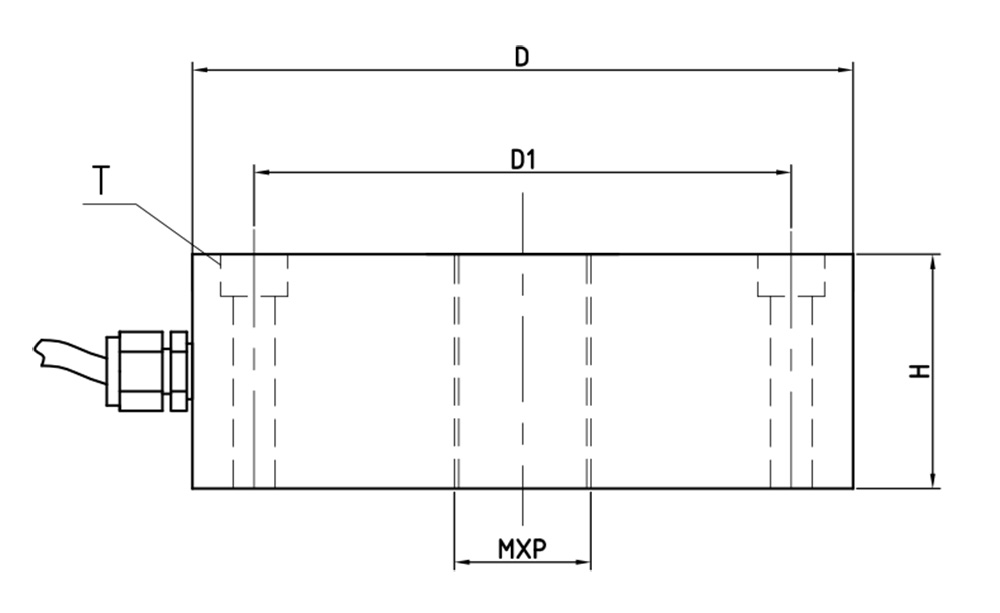

产品尺寸图
