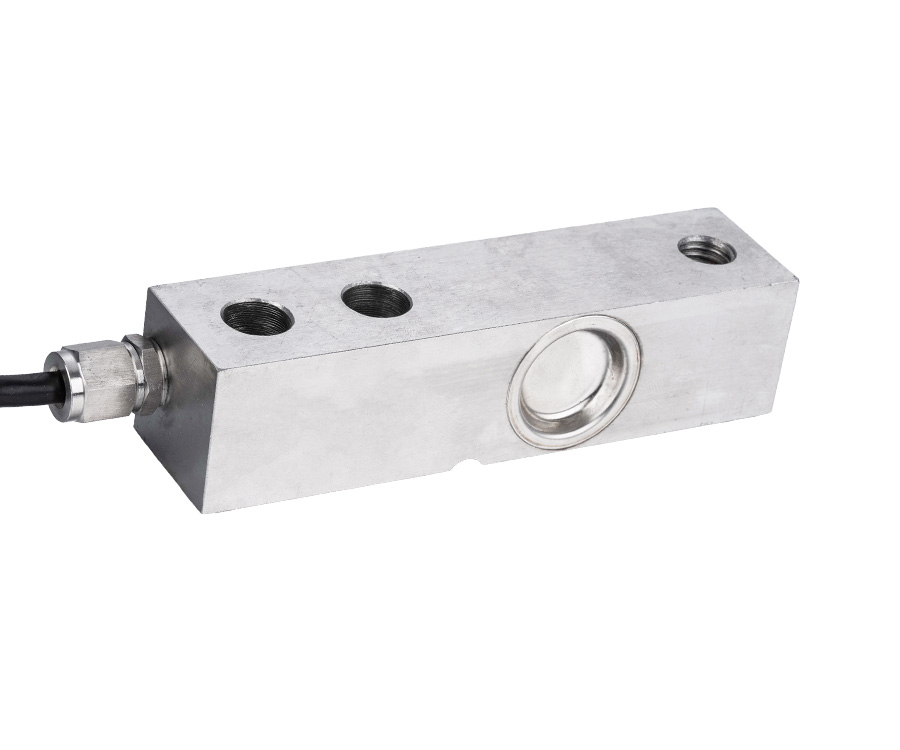

悬臂梁传感器
型号/品名：SQB3~10T
4Wires;Exc+(红，Red）；Exc-（黑，Black);Slg+(绿，Green);Sig-（白，White）
应用范围
配料控制系统、平台称
Blending control system, low platform scale
产品认证
4Wires;Exc+(红，Red）；Exc-（黑，Black);Slg+(绿，Green);Sig-（白，White）
产品参数表
| 额定载荷(t) Rated load | L | L1 | L2 | L3 | L4 | H/B | H1 | D1 | D2 | D3 |
| 3、5 | 171.5 | 19 | 95.3 | 38.1 | 72.5 | 38.1 | 26 | Ø 20 | M18X1.5 | Ø 20 |
| 7.5~10 | 225.5 | 25.3 | 124 | 50.8 | 102 | 50.8 | 25.4 | Ø 27 | M24X2 | Ø 27 |

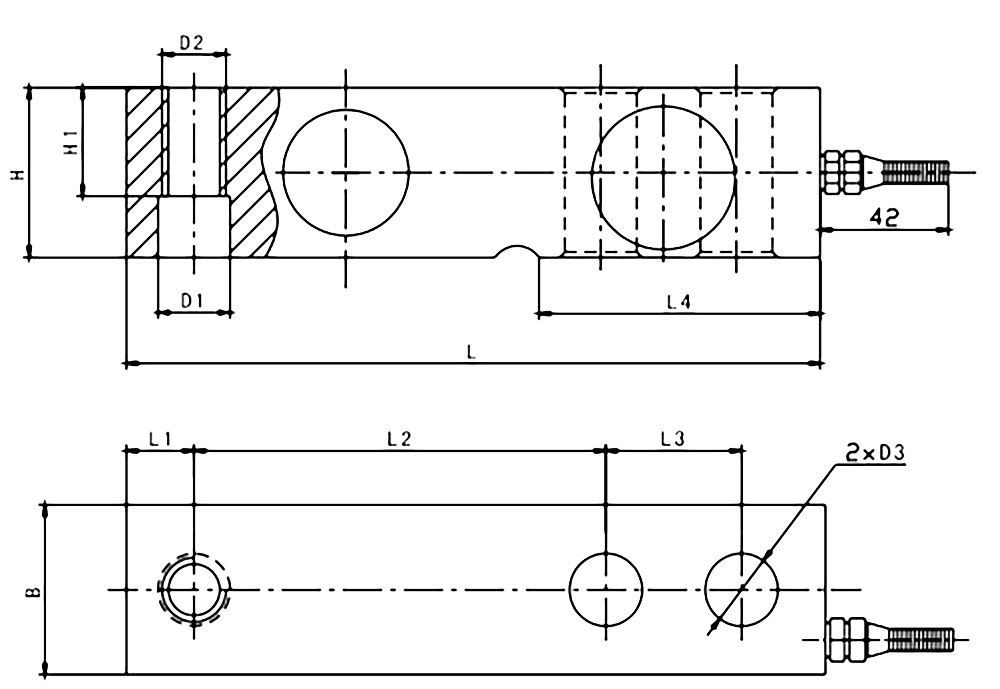

产品尺寸图
| 额定载荷Rated load | 3、5、7.5、10t | 绝缘电阻 Insulation resistance | ≥ 5000MΩ |
| 精度等级 Accuracy class | 0.03 | 额定温度 Nominal Temp Range | -10~+40°C |
| 灵敏度 Sensitivity | 3.0±0.03mV/V | 工作温度范围 Service Temp Range | -30~+70°C |
| 线性误差 Non-linearity | ±0.03%F.S | 安全负载 Safe load limit | 150%F.S |
| 滞后误差 Hysteresis error | ±0.03%F.S | 破坏负载 Breaking laod | 200%F.S |
| 蠕变(30分钟) Creep(30min) | ±0.02%F.S | 额定激励电压 Nominal of range excitation | 10-12 V DC |
| 零点温度影响 TC ZERO) | ±0.02%F.S/10°C | 密封等级 Protection Class | IP68 |
| 灵敏度温度影响 TC SPAN | ±0.02%F.S/10°C | 材料 Material | 合金钢Alloy Steel |
| 输入阻抗 Input resistance | 400±20Ω | 电缆Cable | Length: 4.2m (3t~5t)5m (7.5t~10t) |
| 输出阻抗 Output resistance | 352±3Ω | ||
