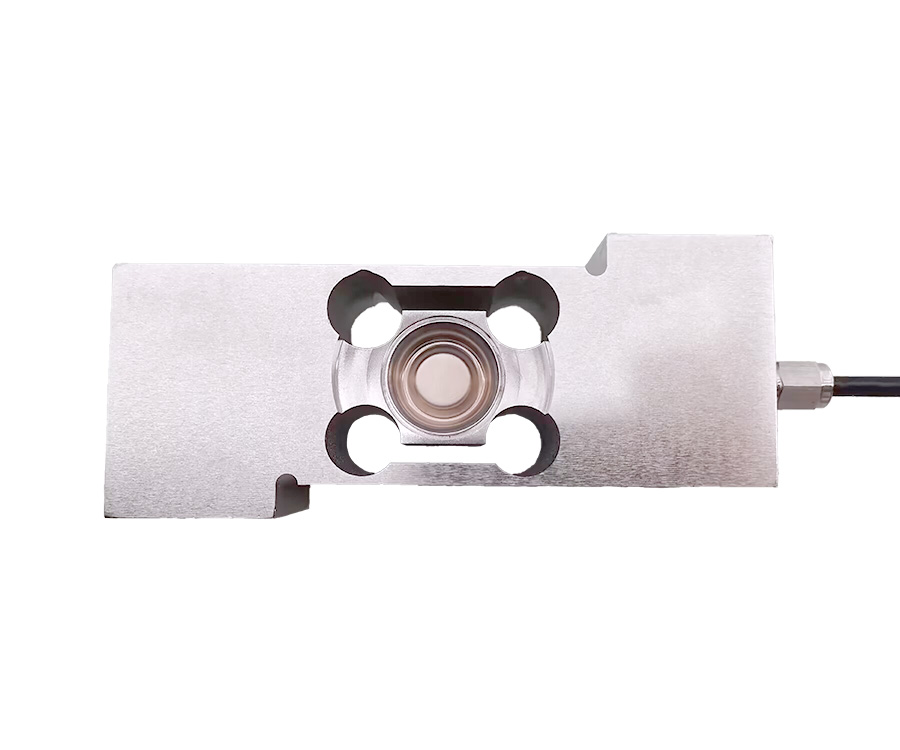

单点式传感器
型号/品名：ILEP
4Wires;Exc+(红,Red);Exc-(黑,Black);Slg+(绿,Green);Sig-(白,White)

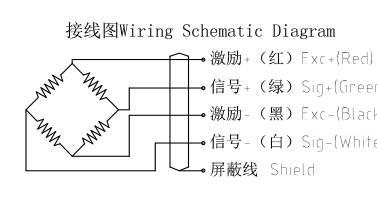

接线示意图
4Wires;Exc+(红,Red);Exc-(黑,Black);Slg+(绿,Green);Sig-(白,White)

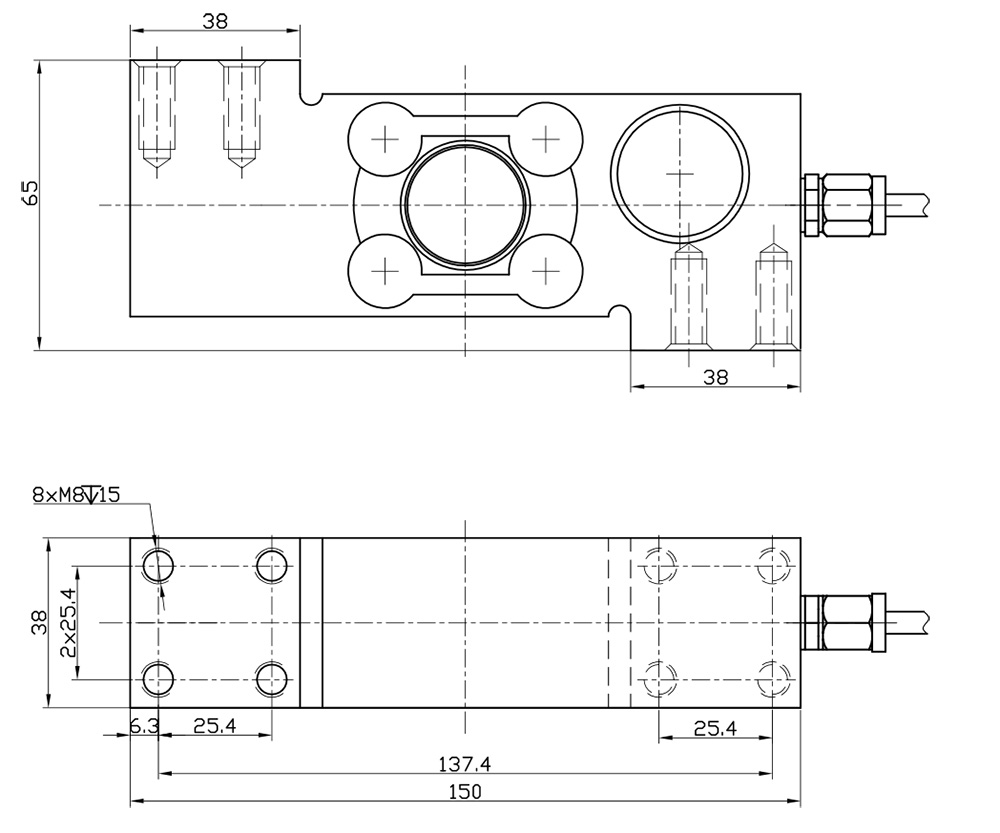

产品尺寸图
| 灵敏度 Sensitivity | 2.0±0.2mV/V |
| 线性误差 Non-linearity | ±0.05/0.05%F.S |
| 滞后误差 Hysteresis error | ±0.05%/%F.S |
| 蠕变(30分钟) Creep(30min) | ±0.05%F.S |
| 零点温度影响 TC ZERO | ±0.02%F.S/10°C |
| 灵敏度温度影响 TC SPAN | ±0.02%F.S/10°C |
| 输入阻抗 Input resistance | 400±20Ω |
| 输出阻抗 Output resistance | 352±5Ω |
| 绝缘电阻 Insulation resistance | ≥ 5000MΩ |
| 额定温度 Nominal temp range | -10~+40°C |
| 工作温度范围 Service temp range | -30~+70°C |
| 安全负载 Safe load limit | 150%F.S |
| 破坏负载 Breaking load | 200%F.S |
| 额定激励电压 Nominal of range excitation | 10-12 V DC |
| 密封等级 Protection class | IP67 |
| 材料 Material | 合金钢 Alloy steel |
| 电缆 Cable | 长度 Length=6m, 直径 Diameter: Ø 5mm |
| 推荐安装平台 Max.piatform size | 500×500mm |
