称重模块

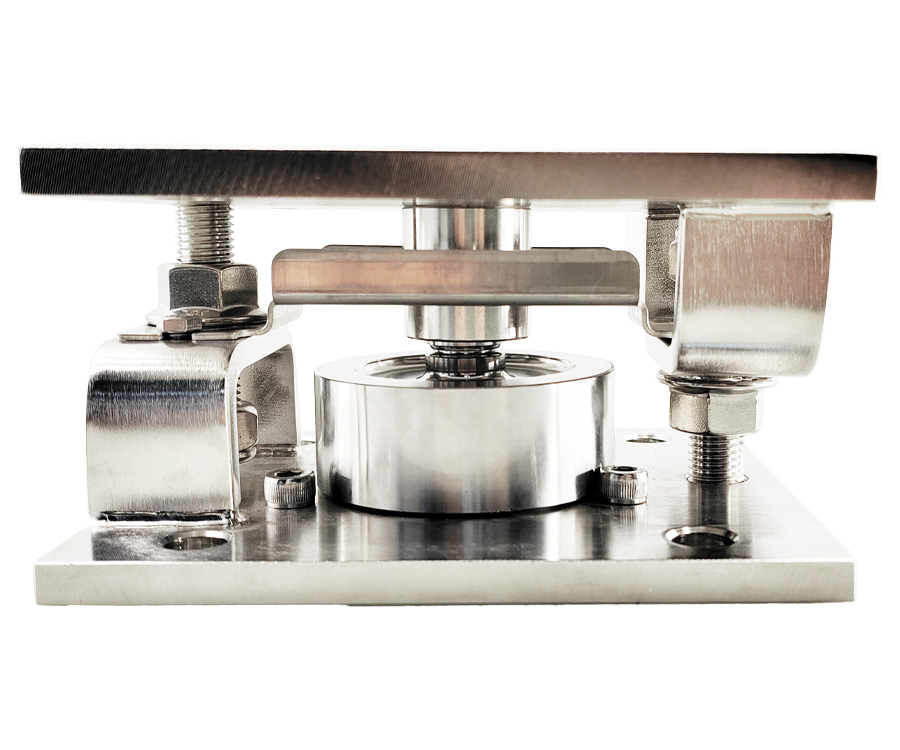

型号/品名：YBSCN模块

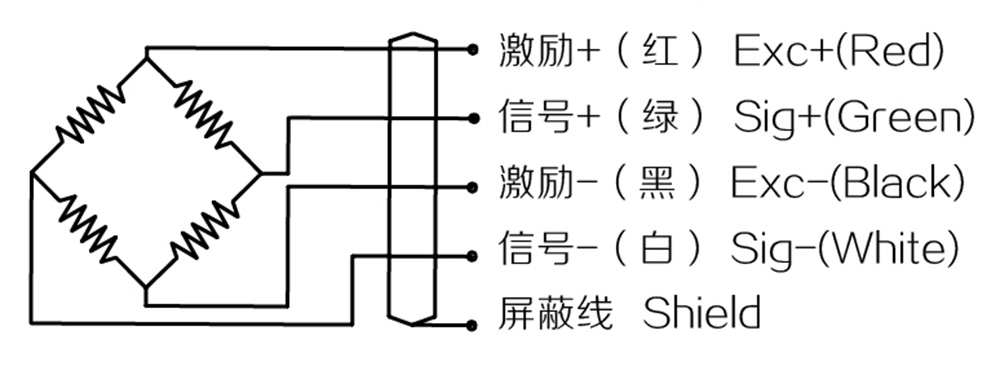

4Wires;Exc+(红，Red）；Exc-（黑，Black);Slg+(绿，Green);Sig-（白，White）
接线示意图
4Wires;Exc+(红，Red）；Exc-（黑，Black);Slg+(绿，Green);Sig-（白，White）

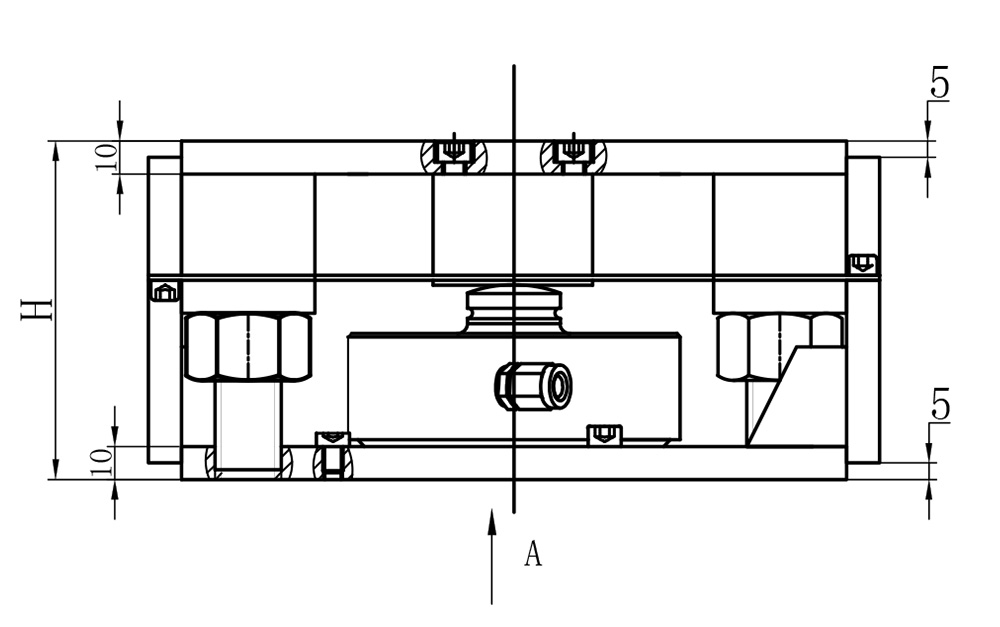

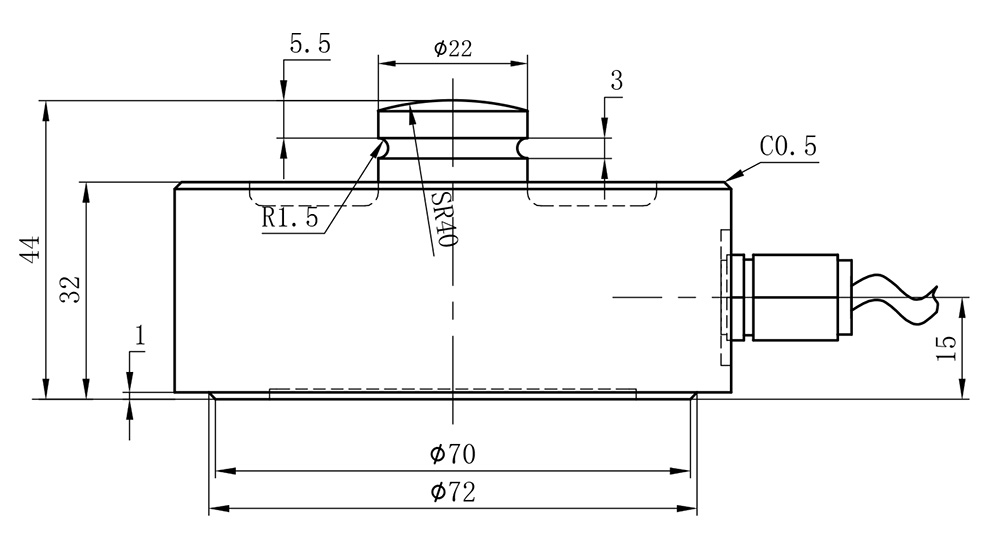

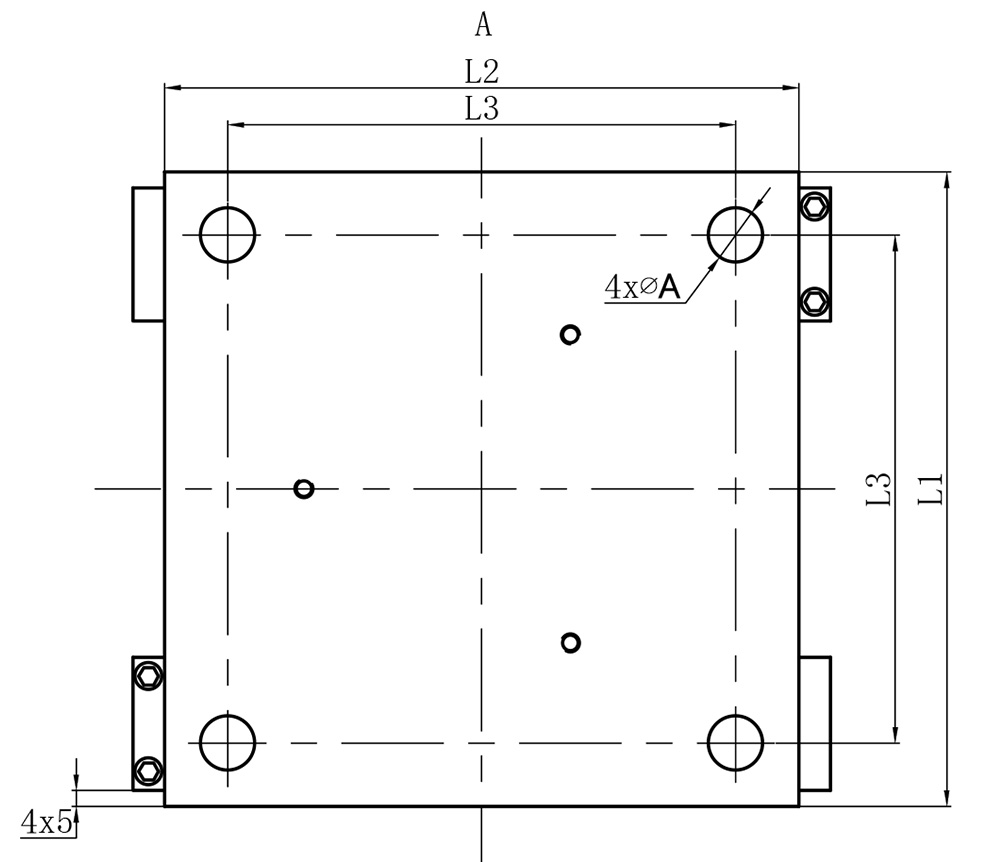

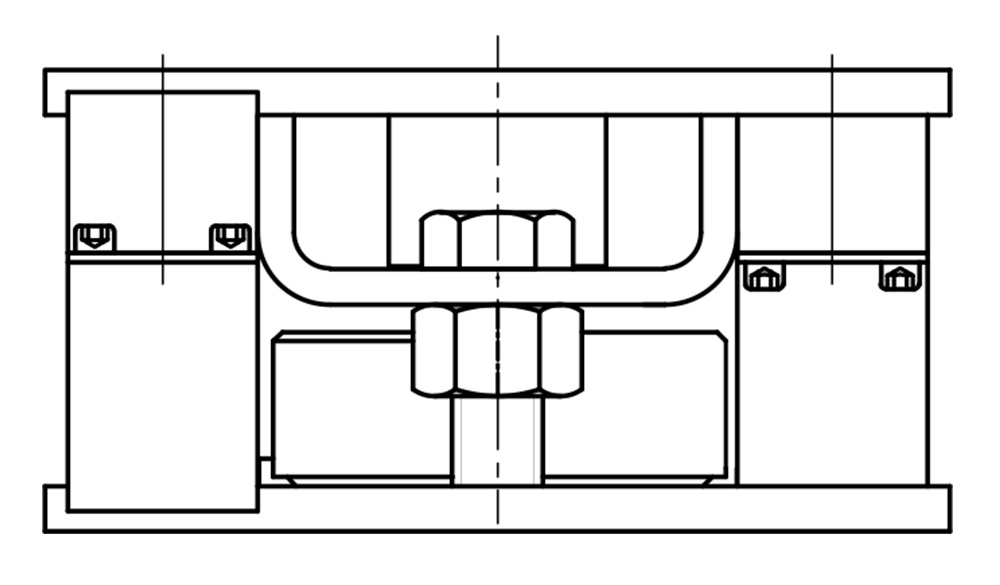

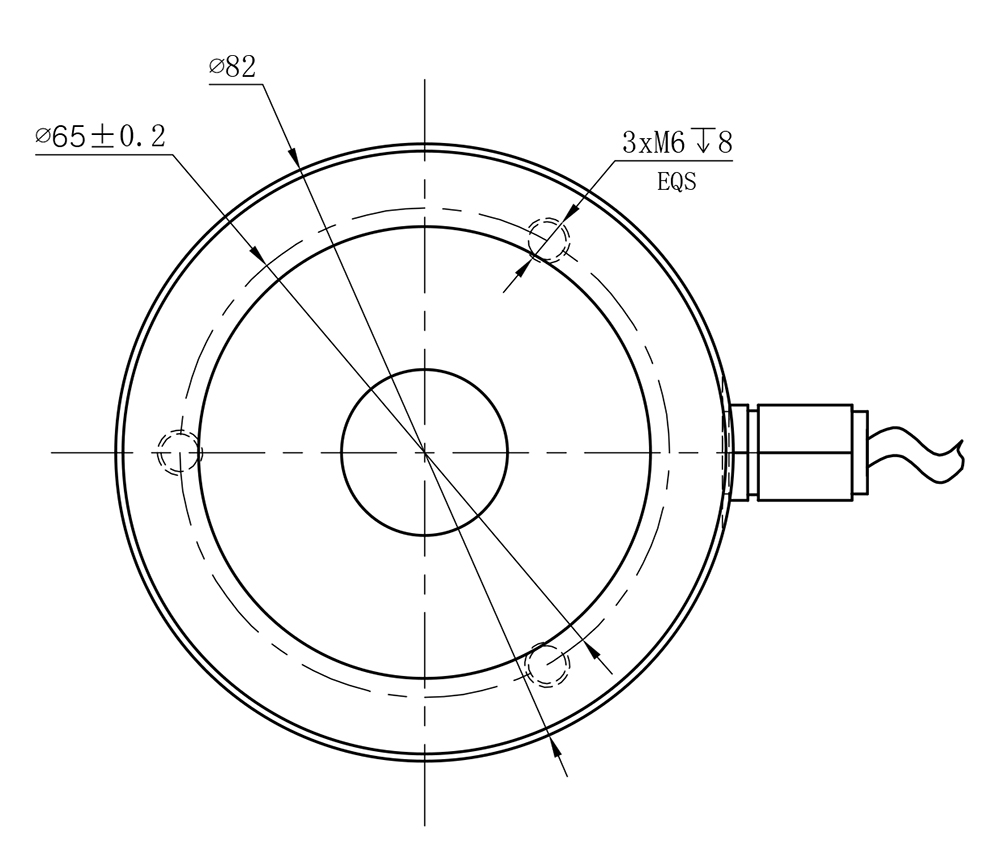

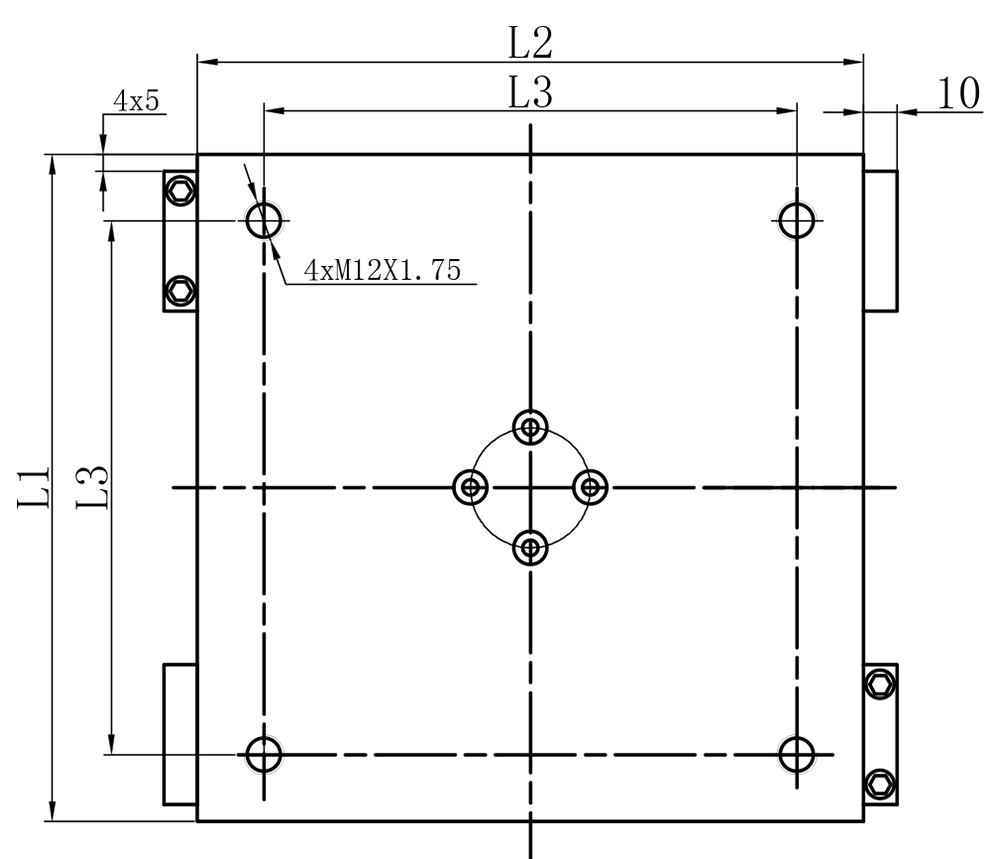

产品尺寸图
| 额定载荷Rated load | 1t、2.5t、3t、10t | 绝缘电阻Insulation Resistance | ≥ 5000MΩ |
| 灵敏度Rated output | 2.0±0.005mV/V | 工作温度范围Operating Temp Range | -30~+70°C |
| 综合误差Accuracyclass | ±0.05%F.S | 安全过载Safe LoadRange | 150%F.S |
| 蠕变Creep(30min) | ±0.04%F.S | 极限过载Lateral Load Limit | 200%F.S |
| 零点温度影响TCO | ±0.03%F.S/10°C | 推荐激励电压Recommend Excitation | 10~12V DC |
| 输出温度影响TC Span | ±0.03%F.S/10°C | 最大激励电压Maximum Excitation | 15V DC |
| 输入阻抗Insulation resistance | 750±20Ω | 密封等级Protection Class | IP68 |
| 输出阻抗Output Resistance | 702±20Ω | 传感器材质Construction | 不锈钢stainless steel |
| 电缆Cable | 长度 Length: 5m直径 Diameter: Ø 5mm |
